Pyyhkäisyelektronimikroskooppi SEM (+EDS/WDS/EBSD)
Pyyhkäisyelektronimikroskooppi (SEM, Scanning Electron Microscope) ja siihen yhdistetyt analysaattorit (EDS/WDS/EBSD) muodostavat monipuolisen kokonaisuuden, jonka avulla pintatutkimusta voidaan suorittaa erittäin tarkasti. Korkea resoluutio mahdollistaa tarkan kuvanlaadun hyvinkin suurilla suurennoksilla ja röntgenanalysaattorin avulla voidaan samanaikaisesti analysoida alkuaineita jopa mikrometrin tarkkuudella.

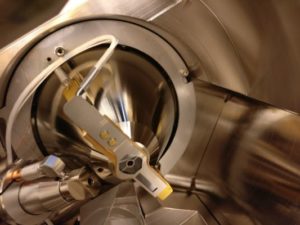

Top Analyticalla on useampia elektronimikroskooppeja, joilla on eri ominaisuudet ja soveltuvat täten erilaisiin tehtäviin. Päämikroskooppina toimii Zeissin GeminiSEM 450, mikä on varustettu sekä EDS että EBSD -analysaattoreilla. Tällä mikroskoopilla päästään jopa yli miljoonakertaisiin suurennoksiin.
Analysaattorit:
Kuvantavat menetelmät
- Sekundäärielektronianalysaattori (SE)
- Takaisinsironta-analysaattori (BSE)
Analysoivat menetelmät
- Energiaerotteinen röntgenanalysaattori (EDS)
- Aallonpituuserotteinen röntgenanalysaattori (WDS)
- Takaisinsirontadiffraktioanalysaattori (EBSD)
SE-analysaattori
Sekundäärielektroneilla (SE, Secondary Electrons) saadaan muodostettua korkealla resoluutiolla reaaliaikaista kuvaa näytemateriaalin pinnasta. SE-moodin hyviä puolia ovat mm. korkea resoluutio (jopa 1 nm) ja topografinen kuvantaminen eli pinnanmuotojen kolmiulotteinen tarkastelu.
- Korkean resoluution SEM-kuvat
- Topografinen tarkastelu
- Suurennos 20x – 2 000 000x
- Paras resoluutio 1 nm
BSE-analysaattori
Takaisinsironneiden elektronien (BSE, Back Scattered Electrons) avulla voidaan myös muodostaa reaaliaikaista kuvaa näytteen pinnalta. BSE-kuvat eivät pärjää SE-kuvilla resoluutiossaan, mutta erityisenä etuna on informaatio alkuaineiden jakautumisesta näytteessä. Elektronit nimittäin siroavat herkemmin raskaista alkuaineista kuin kevyemmistä ja tämä nähdään kuvassa kontrastierona erilaisten faasien välillä.
- Erilaisten faasien tai partikkelien erottaminen
- Poikkeamien analysointi (likatahrat)
- Raskasmetallien havaitseminen
EDS-analysaattori

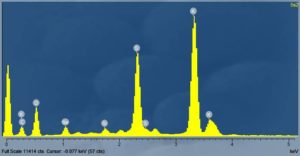

Elektronimikroskopian yhteydessä muodostuu röntgensäteilyä, jonka avulla voidaan samanaikaisesti kuvantamisen yhteydessä analysoida näytteen alkuainepitoisuuksia. EDS-analysaattorin (Energy Dispersive Spectrometer) avulla saadaan analyysipisteestä tai -alueesta röntgenspektri koko energia-asteikon alueelta, eli kaikki alkuaineet mitataan yhtäaikaisesti (vety, helium ja litium eivät ole havaittavissa). EDS-analysaattorin herkkyys on luokkaa 0,1 – 0,5 p-% ja paikkaresoluution mikrometrin luokkaa.
- Pisteanalyysit
- Alueanalyysit
- Alkuainekartoitus
WDS-analysaattori
SEM-WDS laitteistoa kutsutaan myös nimella EPMA (Electron Probe MicroAnalyzer). WDS-analysaattorin (Wavelength Dispersive Spectrometer) avulla voidaan analysoida röntgensignaalia kapealta energia-asteikon alueelta, jolloin analyysin herkkyys on huomattavasti parempi kuin EDS-analysaattorilla. WDS-analysaattorin herkkyys on luokkaa 10 – 100 ppm ja paikkaresoluution mikrometrin luokkaa. Tyypillisesti SEM-EDS laitteistossa on useampi detektori yhtäaikaisesti käytössä.
- Pisteanalyysit
- Alueanalyysit
- Alkuainekartoitus
Kloori, Rauta ja Happi
EBSD-analysaattori
Elektronisuihkun osuessa kiteiseen näytteeseen suihku diffraktoituu ja sen seurauksena syntyvä diffraktiokuvio voidaan havaita. Diffraktiokuvion perusteella saadaan tietoa näytteen kiderakenteesta ja kiteiden orientaatioista näytteessä. EBSD-analysaattorin paikkaresoluutio on parhaimmillaan noin 30-100 nm näytteestä riippuen. EBSD-analysaattoria voidaan hyödyntää esimerkiksi silloin, kun halutaan erottaa materiaaleja, joilla on samanlainen kemiallinen koostumus, mutta erilainen kiderakenne.
- Faasien tunnistus ja kartoitus
- Kideorientaatioiden mittaus ja kartoitus
- Rae- sekä raeraja-analyysit
Fe (bcc), Zn (hcp) ja MgZn2 (hcp)
Partikkelien profilointi
SEM on täydellinen työkalu selvittämään pienten partikkeleiden dimensioita. Mikroskoopin sisäisen mittatyökalun kanssa on helppo määrittää näytteestä erilaisia pituuksia tai kulmia juuri siitä kohdasta mistä halutaan. Dimensioiden selvittäminen onnistuu olipa näytteesi sitten suuruus-luokaltaan satojen mikronien tai vain kymmenien nanometrien luokkaa. Pienen tutkimus voi olla avain tuotteesi tuotannon optimointiin.
Korroosioilmiöt
Korroosio on yksi terästeollisuuden suurimmista ongelmista ja ongelmien selvittämiseksi on usein tiedettävä korroosion aiheuttaja. SEM-EDS on hyvä työkalu korroosioon liittyvien elementtien tutkimiseen. Kuvassa on alkuainekartta teräsnäytteen poikkileikkauksen korroosioalueelta, missä kloori (punainen) on päässyt tekemään tuhojaan rautaoksidikerroksen alle.
Alkuainekartassa: Kloori, Rauta ja Happi
Paperipinnan alkuainekartta
SEM kuva paperin pinnalta, missä nähdään CaCO3 (sininen), kaoliini (vihreä) ja C + O (punainen)
Lue koko juttu täältä:
Prosessorikomponentin poikkileikkaus
Vanhasta prosessorista tehty poikkileikkaus tuo esiin selvästi alle mikrometrin paksuisia piirejä. Nykyaikaisten prosessorien teknologia ulottuu jo alle 15 nanometrin, mikä vaatii hyvän laitteiston lisäksi erityisen näytteenkäsittelyn. Kuvan poikkileike on tehty käyttämällä BIB-menetelmää (Broad Ion Beam).
